Sur un chantier de rénovation, on tombe souvent sur le même problème : le tableau est posé, les câbles arrivent de partout, et personne n’a pensé au cheminement dans la GTL avant de tirer les lignes. Résultat, on se retrouve avec des fils qui se croisent derrière la goulotte, un repérage illisible et une maintenance qui vire au casse-tête. Organiser le schéma d’électricité de la GTL en amont, c’est ce qui sépare une installation propre d’un tableau ingérable.
Schéma unifilaire de la GTL : le document que le Consuel attend vraiment
Avant de parler de goulotte ou de fixation, il faut parler papier. Le schéma unifilaire est obligatoire pour obtenir l’attestation Consuel sur une installation neuve. Ce document doit faire apparaître chaque circuit avec son calibre, son type de différentiel (A ou AC) et la section de câble utilisée.
A lire aussi : Rénovation électrique d'entreprise, misez sur la qualité et la fiabilité
En pratique, on voit encore des tableaux livrés sans schéma à jour. Le contrôleur Consuel vérifie que le schéma correspond à ce qui est câblé physiquement dans le tableau. Un écart entre le papier et la réalité, c’est un refus.
Le schéma unifilaire se dessine avant de poser le premier rail DIN. On y place les interrupteurs différentiels en tête de rangée, puis les disjoncteurs divisionnaires en dessous, regroupés par fonction : éclairages, prises, circuits spécialisés. Ce document sert aussi de référence pour toute intervention future, ce qui rejoint directement la logique d’organisation de la GTL.
A lire également : Réparer un tuyau d'eau : astuces et techniques infaillibles
GTL et ETEL : dimensions et contraintes d’implantation
La GTL (Gaine Technique de Logement) s’installe dans l’ETEL (Espace Technique Électrique du Logement). La norme NF C 15-100 impose des dimensions minimales pour cet espace : 600 mm de largeur, 250 mm de profondeur, et toute la hauteur du sol au plafond.
C’est un point que beaucoup sous-estiment en rénovation. Si le mur prévu ne permet pas de dégager ces dimensions, il faut revoir l’implantation avant de commander quoi que ce soit. Un ETEL trop étroit empêche d’ouvrir correctement le capot du tableau et complique le passage des câbles.
Courants forts et courants faibles dans le même volume
La GTL centralise les arrivées de courants forts (alimentation électrique) et de courants faibles (réseau, téléphone, fibre). Les deux doivent cohabiter dans la goulotte, mais avec une séparation physique. Les fabricants de goulottes prévoient des cloisonnements internes pour ça.
Quand on dessine le schéma, on positionne le coffret de communication (grade 1 minimum pour les logements neufs) sous ou à côté du tableau de répartition, dans la même GTL. Séparer physiquement courants forts et faibles dans la goulotte évite les perturbations électromagnétiques sur le réseau data.

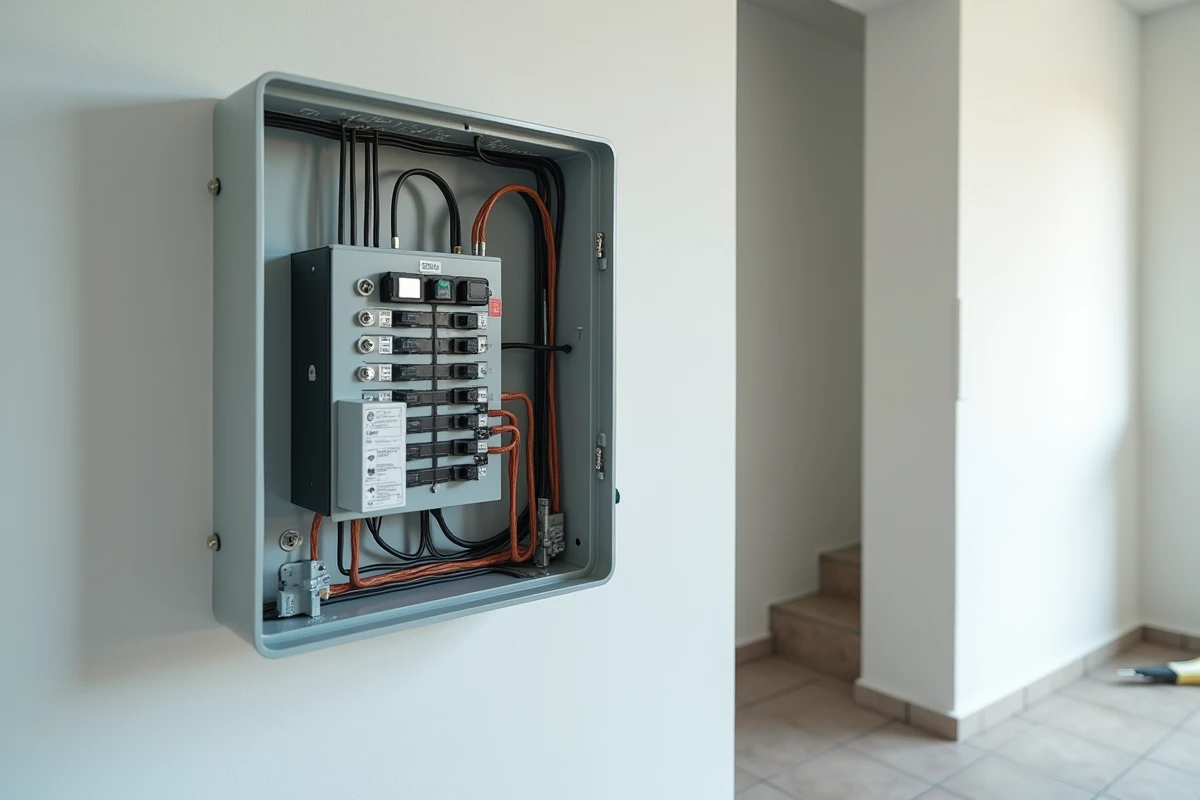

Organiser les arrivées dans le tableau électrique
La question du cheminement des câbles dans la GTL mérite plus d’attention que le simple choix des modules. Voici les points qui changent concrètement la lisibilité d’un tableau.
Hiérarchie de raccordement
L’alimentation générale arrive par le disjoncteur de branchement (DB), placé en partie basse ou haute de la GTL selon la configuration. De là, on alimente les borniers de répartition (ou un peigne vertical), qui distribuent vers les interrupteurs différentiels en tête de chaque rangée.
- Chaque interrupteur différentiel alimente un maximum de huit disjoncteurs divisionnaires, en respectant la règle des calibres imposée par la norme.
- Un différentiel de type A est obligatoire pour les circuits plaque de cuisson, lave-linge et borne de recharge véhicule électrique. Les autres circuits passent sur du type AC.
- Les peignes horizontaux (phase + neutre) relient les disjoncteurs d’une même rangée. On évite les pontages manuels fil à fil, moins fiables et plus longs à poser.
Regrouper les circuits par zone de vie (cuisine, chambres, extérieur) plutôt que par type (toutes les prises ensemble, tous les éclairages ensemble) facilite le diagnostic en cas de déclenchement. Les retours varient sur ce point, certains électriciens préfèrent le regroupement par type pour simplifier l’équilibrage des phases, mais en résidentiel monophasé la logique par zone reste plus pratique au quotidien.
Repérage et étiquetage
Un tableau bien organisé, c’est aussi un tableau lisible. Chaque disjoncteur reçoit une étiquette indiquant le circuit protégé : « Prises salon », « Éclairage étage », « Four », « VMC ». Le schéma unifilaire reprend cette numérotation.
On voit encore des tableaux avec des étiquettes manuscrites au marqueur qui s’effacent en quelques années. Les étiquettes imprimées ou les porte-étiquettes des fabricants tiennent dans le temps et restent lisibles même dans un placard mal éclairé.
Réserve de modules : anticiper les évolutions du logement
La norme impose de conserver au moins 20 % d’emplacements libres dans le tableau pour les extensions futures. Ce n’est pas un détail cosmétique. Avec la multiplication des usages (borne de recharge, pompe à chaleur, panneaux solaires en autoconsommation), un tableau saturé dès la livraison pose un vrai problème à moyen terme.
En pratique, on prévoit un coffret avec une ou deux rangées de plus que le strict nécessaire. Ajouter une rangée au moment de la pose coûte peu. Intervenir après, quand tout est câblé et fermé, coûte beaucoup plus en temps.
Ne pas laisser de rangées entièrement vides
La réserve de modules se répartit sur les rangées existantes, pas sur une rangée dédiée laissée vide. Une rangée sans aucun disjoncteur raccordé ne remplit pas correctement l’exigence normative. On place les modules libres en bout de rangée, avec des obturateurs pour fermer les emplacements non utilisés.
- Un obturateur par emplacement libre empêche tout contact accidentel avec les barres de répartition sous tension.
- La réserve se calcule sur le nombre total de modules du tableau, pas rangée par rangée.
- Prévoir la réserve dès le schéma permet de dimensionner le coffret correctement, sans devoir le remplacer plus tard.
Refonte NF C 15-100 de 2024 : ce qui change pour la GTL
La refonte de la NF C 15-100 publiée le 23 août 2024 devient la référence applicable pour les permis de construire déposés à partir du 1er septembre 2025. Sur le volet GTL et tableau, l’accent porte sur l’évolutivité et l’accessibilité de l’installation.
Les principes restent cohérents avec les versions précédentes, mais la mise en conformité impose désormais une attention renforcée sur la documentation (schéma unifilaire à jour, repérage des circuits) et sur la capacité du tableau à absorber des circuits supplémentaires sans modification structurelle de la GTL.
Pour une installation existante en rénovation lourde, la question se pose toujours : faut-il mettre l’ensemble aux normes actuelles ou seulement les parties touchées par les travaux ? La réponse dépend du périmètre de la rénovation et du passage ou non au Consuel. Sur ce point, un échange avec le contrôleur en amont du chantier fait gagner du temps.
Organiser sa GTL, au fond, c’est un travail de préparation. Le schéma unifilaire cadre le projet, l’ETEL définit l’espace physique, le tableau se dimensionne avec sa réserve, et le repérage rend le tout maintenable. Un tableau lisible aujourd’hui reste exploitable dans dix ans, même par quelqu’un qui n’a pas posé l’installation.
