Sur un chantier ou en dépannage, on tombe régulièrement sur des prises mâles montées à la va-vite, avec un fil de terre oublié ou une phase et un neutre inversés. Le schéma de branchement d’une prise mâle paraît simple sur le papier, mais c’est justement cette apparente simplicité qui génère des erreurs. Reprendre les bases avec méthode évite les courts-circuits, les déclenchements intempestifs du disjoncteur et, dans le pire des cas, l’électrocution.
Prise mâle et section de câble : ce que la norme NF C 15-100 impose vraiment
La plupart des tutoriels se concentrent sur le raccordement fil par fil sans aborder la cohérence entre la prise mâle, la section du câble et la protection en amont. La norme NF C 15-100 structure pourtant cette logique de façon stricte.
Pour un circuit de prises classique, on retrouve deux configurations normées. Un câble en 1,5 mm² se protège par un disjoncteur de 16 A maximum, tandis qu’un câble en 2,5 mm² accepte un disjoncteur jusqu’à 20 A. La section du câble conditionne le calibre du disjoncteur, pas l’inverse.
Brancher une prise mâle sur un câble dont la section ne correspond pas à la protection du circuit revient à créer un maillon faible. On voit encore des rallonges artisanales montées en 1,5 mm² sur des circuits protégés à 20 A, ce qui annule la sécurité du disjoncteur en cas de surcharge.
La révision 2024 de la NF C 15-100 met davantage l’accent sur l’organisation des circuits et le nombre maximal de points par circuit. Pour un schéma de branchement professionnel, cela signifie qu’on ne raccorde pas une prise mâle sans vérifier à quel circuit elle sera connectée et combien de prises y sont déjà présentes.
Schéma branchement prise mâle : repérage des fils et raccordement
Avant d’ouvrir le capot de la fiche, on coupe le courant au disjoncteur général. On ne travaille jamais sous tension sur une prise mâle, même pour un simple remplacement.

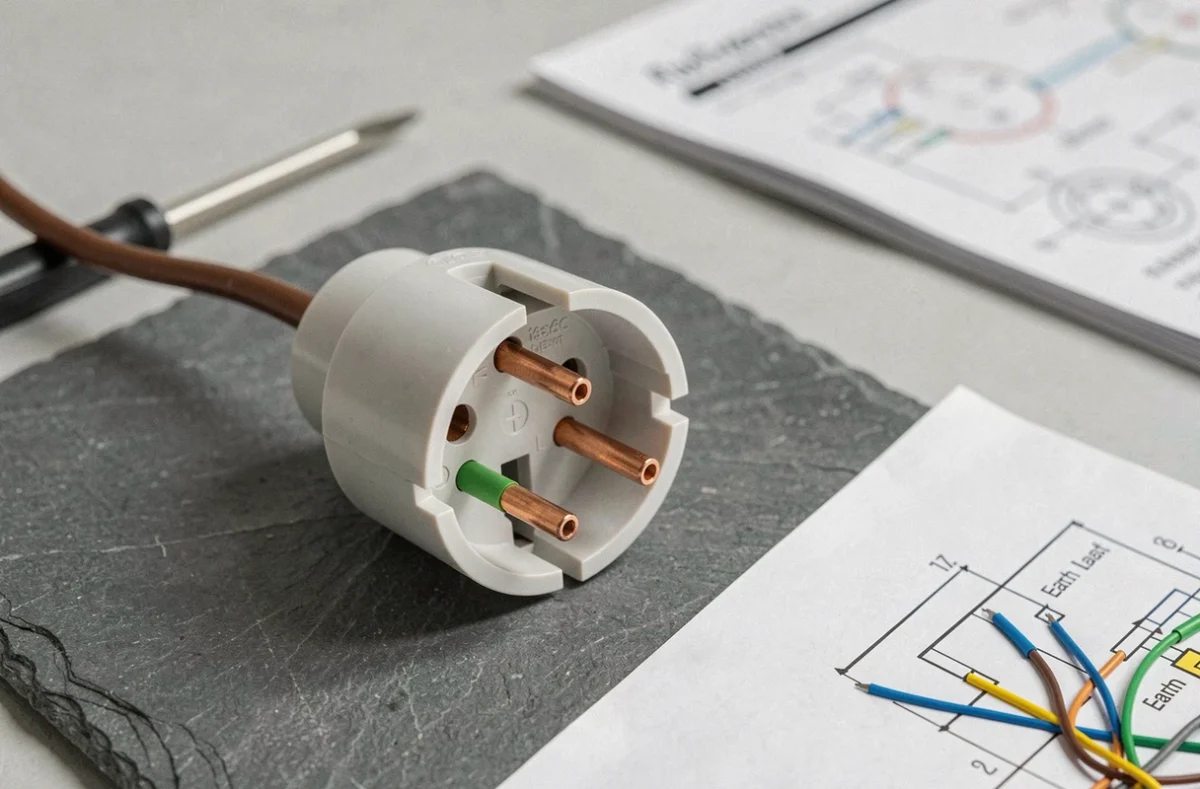

Identifier les trois conducteurs
Le code couleur est la base du repérage sur tout câble aux normes françaises :
- Fil bleu (neutre) : se raccorde sur la borne marquée N. C’est le conducteur de retour du courant.
- Fil marron ou rouge (phase) : se raccorde sur la borne marquée L. C’est le conducteur qui amène le courant depuis le tableau.
- Fil vert/jaune (terre) : se raccorde sur la borne centrale, souvent identifiée par le symbole de mise à la terre. Ce fil protège contre les défauts d’isolement.
Sur les câbles anciens ou les installations non rénovées, on tombe parfois sur des fils noirs ou blancs dont la fonction n’est pas évidente. Dans ce cas, un testeur de tension ou un multimètre est le seul moyen fiable d’identifier la phase.
Raccorder dans le bon ordre
On commence par dénuder chaque fil sur la longueur indiquée par le fabricant de la fiche, généralement quelques millimètres. Trop court, le contact sera mauvais. Trop long, du cuivre nu dépassera de la borne et risquera de toucher un autre conducteur.
On insère le fil de terre en premier, puis le neutre, puis la phase. Cette séquence n’est pas normative, mais c’est une habitude de terrain qui garantit que la terre est toujours connectée, même si on est interrompu en cours de montage.
On serre chaque vis de borne fermement sans écraser le conducteur. Un serrage insuffisant provoque un échauffement au point de contact, qui peut faire fondre le plastique de la fiche après quelques semaines d’utilisation intensive.
Erreurs de câblage sur prise mâle : les défauts que l’on constate en intervention
En dépannage, certains défauts reviennent de façon récurrente. Les connaître évite de les reproduire.
Terre non raccordée. C’est le défaut le plus fréquent. La prise fonctionne en apparence, mais en cas de défaut d’isolement sur l’appareil branché, le courant de fuite n’a aucun chemin vers la terre. Le différentiel ne déclenche pas, et c’est l’utilisateur qui sert de conducteur.
Phase et neutre inversés. Sur une prise mâle standard, l’inversion phase/neutre ne provoque pas de dysfonctionnement visible immédiat. L’appareil branché tourne. Le problème apparaît sur certains équipements sensibles (électronique de puissance, appareils médicaux) et crée une situation dangereuse lors de la maintenance, car l’interrupteur coupe le neutre au lieu de la phase.
Troisième défaut courant : les brins de cuivre qui s’échappent de la borne. Sur un câble souple multibrin, si on ne torsade pas les brins avant insertion, un ou deux fils s’écartent et peuvent entrer en contact avec la borne voisine. Pour les câbles souples, l’utilisation d’embouts de câblage (cosses à sertir) élimine ce risque.

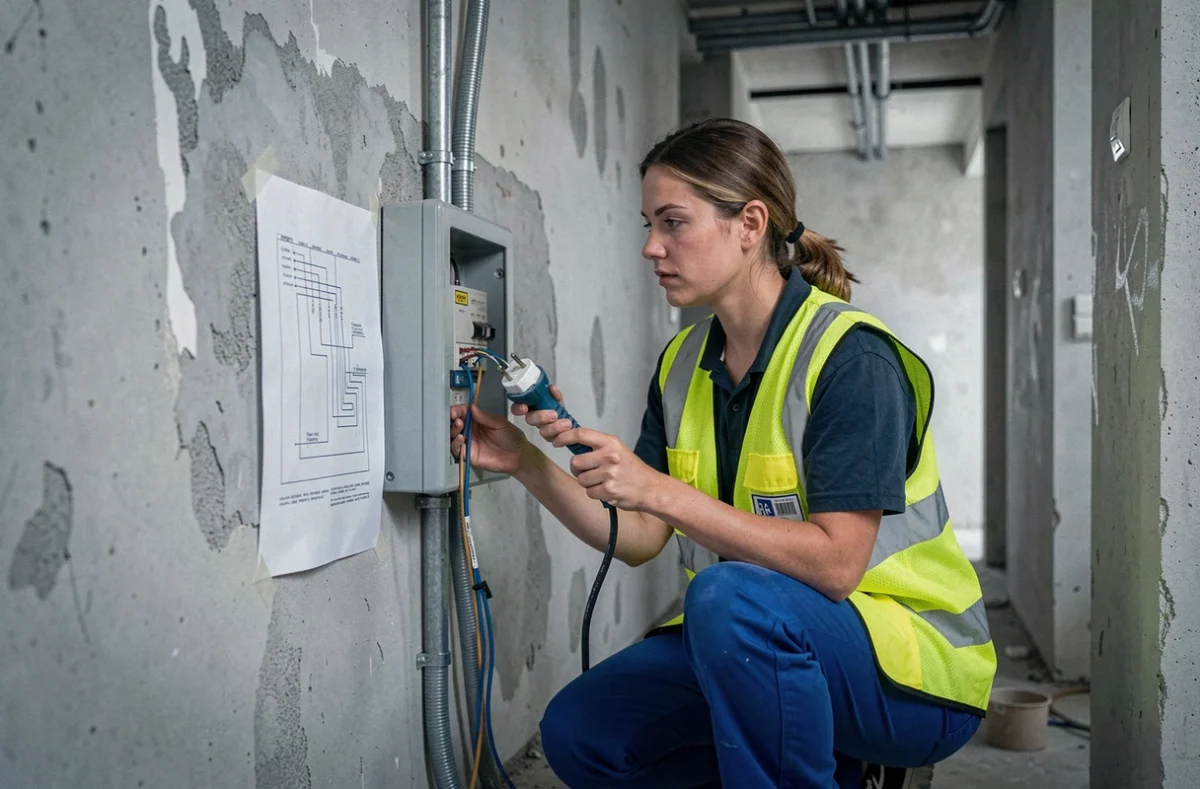

Tester une prise mâle après branchement : vérification terrain
Refermer la fiche sans tester, c’est parier sur l’absence d’erreur. La vérification prend moins d’une minute et confirme que le schéma de branchement est correct.
Avant de rebrancher au secteur, on contrôle visuellement que chaque fil est bien serré dans sa borne, qu’aucun brin de cuivre ne dépasse, et que le serrage du capot de la fiche ne pince aucun conducteur. Ce dernier point est souvent négligé : un fil coincé entre les deux coques de la fiche finit par se sectionner avec les manipulations.
On remet ensuite le courant et on utilise un testeur de prise (quelques euros en magasin de bricolage) pour vérifier trois points : présence de tension entre phase et neutre, présence de terre, et absence de défaut phase/terre. Un testeur de prise détecte en quelques secondes une inversion ou une terre manquante.
Sur les installations professionnelles, les contrôles de conformité vont plus loin que le simple branchement des fils. Les vérifications portent aussi sur la résistance de la boucle de terre et la coordination avec le dispositif différentiel en amont.
Prises mâles sur circuits spécialisés : un usage à ne pas confondre
On nous demande parfois de monter une prise mâle sur un câble alimentant un four, une plaque de cuisson ou un chauffe-eau. La réponse est presque toujours non.
Les circuits spécialisés (four, plaque, lave-linge, sèche-linge) sont dimensionnés avec des sections de câble et des protections spécifiques. Raccorder une fiche mâle domestique standard sur un circuit prévu pour une puissance élevée crée un goulet d’étranglement thermique au niveau des contacts de la fiche.
De la même manière, les prises techniques que l’on trouve dans les tableaux électriques ou les ETEL (Espace Technique Électrique du Logement) ont un usage fonctionnel spécifique. Elles ne sont pas conçues comme des prises d’appoint pour brancher un aspirateur ou un chargeur. Les retours varient sur ce point selon les installateurs, mais la logique normative est claire : chaque prise a un rôle défini dans le schéma d’installation.
Le branchement d’une prise mâle reste un geste technique accessible, à condition de respecter le code couleur, de vérifier la cohérence câble/protection et de tester systématiquement après montage. Un raccordement propre se reconnaît à trois détails : des fils dénudés à la bonne longueur, des bornes serrées sans excès, et une terre toujours présente.
